TEKNİK ÖZELLİKLER (STANDART HAT)
- Üretim Hızı: 24-35 m/dk (Profile göre değişkenlik gösterir)
- Sac Genişliği: 100 mm (max.)
- Malzeme Cinsi: Galvaniz
- Malzeme Kalınlığı: 0.30mm-0.50mm
- Uzaktan Kontrol Modülü
TEKNİK ÖZELLİKLER (OPSİYONEL HAT)
- Üretim Hızı: 24-35 m/dk (Profile göre değişkenlik gösterir)
- Sac Genişliği: 100 mm (max.)
- Malzeme: Galvaniz, Alüminyum ve Paslanmaz Çelik
- Malzeme Kalınlığı: 0.50mm (max)
- Uzaktan Kontrol Modülü
- CE sertifikası, Kafes ve çevresi çit ile korunur
- Yağlama: Sac şekillendirme esnasında Bor yağı kullanılması
- Endüstri 4.0 Uyumlu PLC

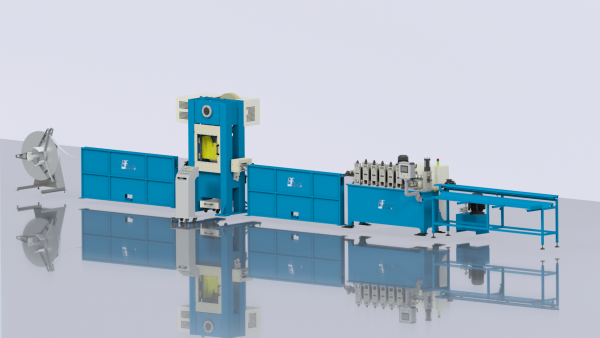

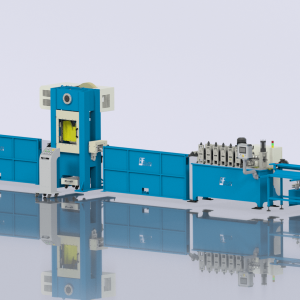

ÜRETİM HATTI ( STANDART HAT )

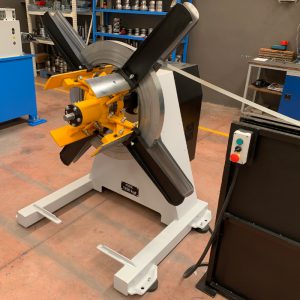

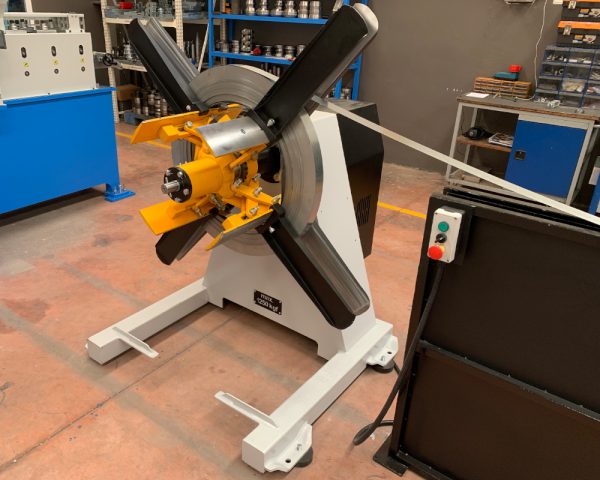

- Rulo Sac Açıcı:
- Taşıma Kapasitesi:1250 kg,
- Rulo Dış Çapı: Ø1200mm,
- Tip:75 kW
- Bant Genişliği: 300mm,
- Sensör Kaidesi:
- Genişlik x Uzunluk x Yükseklik: 200x300x1550 mm,
- Sensör: Pres ve Rulo Sac Açıcı arasındaki senkronizasyonu sağlar

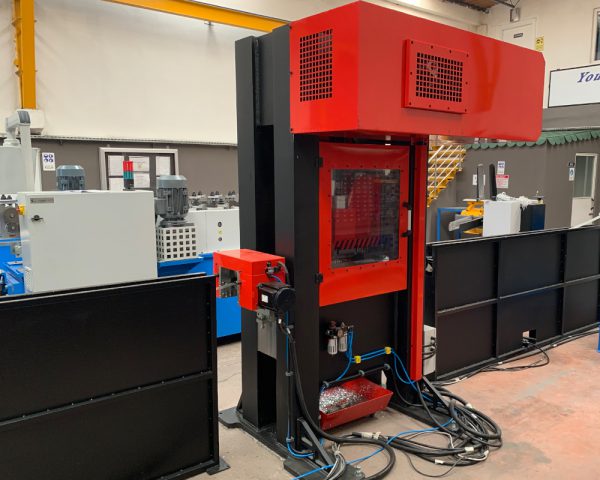

- Eksantrik (Mekanik) Pres:
- Tip: Hava Kavramalı, H tip gövde
- Kapasitesi: 35 ton,
- Hız: 250 vuruş /dakika,
- Güç: 5 kW
- Strok: 24mm,
- Profil Tüneli:
- Genişlik x Uzunluk x Yükseklik: 300x2650x1100 mm,
- Sensör: Hem Pres ve Rulo Sac Açıcı arasındaki senkronizasyonu hem de Pres ve Rollform Makinesi arasındaki senkronizasyonu sağlar

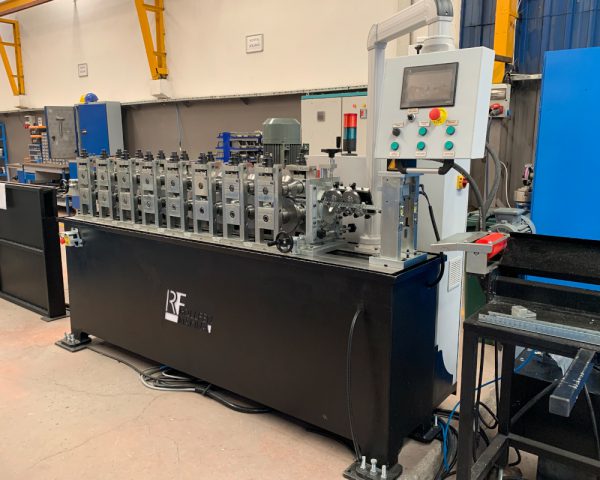

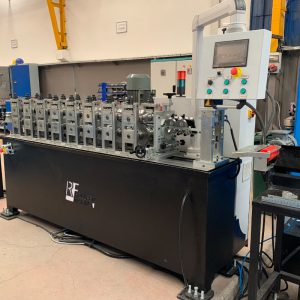

- Rollform Makinesi:
- İstasyon Sayısı: 6
- Güç Aktarımı: Dişli çarklar aracığıyla sağlanır,
- Malzeme: Miller ve makaralar Ç4140, tahrik dişlileri Ç8620 ve 55- 58 HRC sertlik

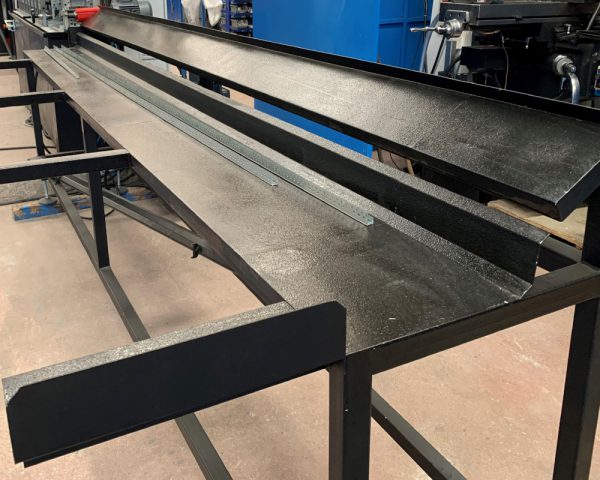

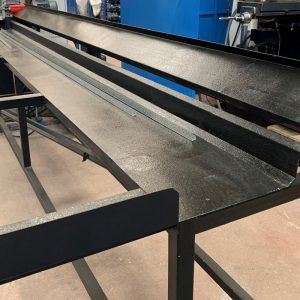

- Devirme Sehpası:
- Uzunluk: 3 metre
- Tahrik Sistemi: Pnömatik sistem ile tahrik edilir
- Otomasyon:
- Senkronizasyon: Otomasyon sistemi rulo sac açıçı, roll form makine, kesme ünitesi-uçar makas ve devirme sehpasıyla birlikte senkronize çalışmasını sağlar
- Otomatiklik Seviyesi: Operatör, panel ekranından üretilecek profillerin miktarını ve profil boyu girebilir, üretim hızı ayarlanabilir
- Teknik Detaylar: Üretim hattı için 380V +/-%10, 3 Faz, 10 KW elektrik ve 8bar, 7lt/dak debide basınçlı hava temini
ÜRETİM HATTI ( OPSİYONEL HAT )
- Rulo Sac Açıcı:
- Taşıma Kapasitesi:1250 kg,
- Rulo Dış Çapı: Ø1200mm,
- Tip:75 kW
- Bant Genişliği: 300mm,
- Sensör Kaidesi:
- Genişlik x Uzunluk x Yükseklik: 200x300x1550 mm,
- Sensör: Pres ve Rulo Sac Açıcı arasındaki senkronizasyonu sağlar
- Eksantrik (Mekanik) Pres:
- Tip: Hava Kavramalı, H tip gövde
- Kapasitesi: 35-45 Ton,
- Hız: 200-300 vuruş /dakika,
- Güç: 5 Kw – 7.5 kW
- Strok: 24mm,

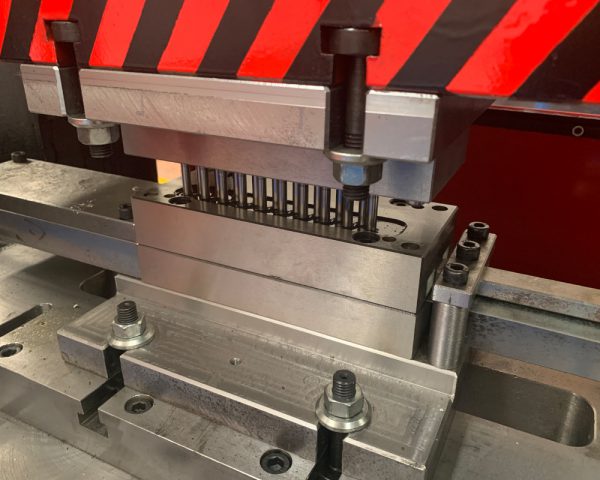

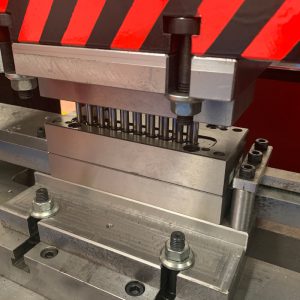

- Kalıp: Özel Kalıp Tasarımları
- Profil Kanalı:
- Genişlik x Uzunluk x Yükseklik: 300x2650x1100 mm,
- Sensör: Hem Pres ve Rulo Sac Açıcı arasındaki senkronizasyonu hem de Pres ve Rollform Makinesi arasındaki senkronizasyonu sağlar
- Rollform Makinesi:
- İstasyon Sayısı: 6-8-10-12
- Tip: Kasetli (Hızlı Değişim avantajı 10 dk sürer)
- Güç Aktarımı: Dişli çarklar aracığıyla sağlanır,
- Malzeme: Miller ve makaralar Ç4140, tahrik dişlileri Ç8620 ve 55- 58 HRC sertlik
- Devirme Sehpası:
- Uzunluk: 3 metre
- Tahrik Sistemi: Pnömatik sistem ile tahrik edilir
- Otomasyon:
- Senkronizasyon: Otomasyon sistemi rulo sac açıçı, roll form makine, kesme ünitesi-uçar makas ve devirme sehpasıyla birlikte senkronize çalışmasını sağlar
- Otomatiklik Seviyesi: Operatör, panel ekranından üretilecek profillerin miktarını ve profil boyu girebilir, üretim hızı ayarlanabilir
- Teknik Detaylar: Üretim hattı için 380V +/-%10, 3 Faz, 10 KW elektrik ve 8bar, 7lt/dak debide basınçlı hava temini
