ALÇIPAN PROFİLLERİ ÜRETİM HATTI

GENEL ÖZELLİKLER

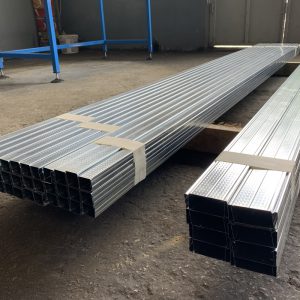

Standart hattımızın ürettiği profiller: Tavan U (UD), Tavan C (CD), Duvar U (UW), Duvar C (CW), Profileri’dir.
Opsiyonel hattımızın üretiği profiller: Omega, Fourrure, ve diğer Alçı plaka uygulamaları için profiller.
Tavan U (UD): Bölme duvar, giydirme duvar ve asma tavan sistemlerinin yapımında kullanılan galvanizli çelik sac profilleridir.
Tavan C (CD): Asma tavan uygulamalarında, taşıyıcı profil iskeletin kurulmasında kullanılır. Kurulan iskeletin duvar ile bağlantısının olduğu noktada Tavan U Profili ile birlikte kullanılır.
Duvar U (UW): Alçı levha bölme duvar yapımında kurulan metal konstrüksiyonda taşıyıcı görevi gören CD profillerinin ve bölme duvarın terazide durmasını sağlayan galvanizli çeliklerden üretilen profillerdir.
Duvar C (CW): Bölme duvar uygulamalarında, giydirme duvar uygulamalarında ve şaft duvarı uygulamalarında, metal taşıyıcı iskeleti olarak Duvar U profillerinin içine geçirilerek uygulanır.
Omega Profili: İki CD profilini birbirine sabitleyerek sistemin bütün halinde çalışmasını sağlayan galvaniz kaplı profildir.
Fourrure Profili: Bölmelere karşı dikey çerçeve oluşturmak veya alçı panelde tavan montajı için kullanılan galvanizli çelik sac profilidir.
ROLLFEN Alçıpan Profil Üretim Hattı’ndan çıkan profiller yüksek kaliteli ve sağlam olur. EN 14195Standardındaki tüm performans kriterlerini karşılar.

TEKNİK ÖZELLİKLER (STANDART HAT)

TEKNİK ÖZELLİKLER (OPSİYONEL HAT)

* Marka sayısı her arttığında üretim hızı yarıya düşer.

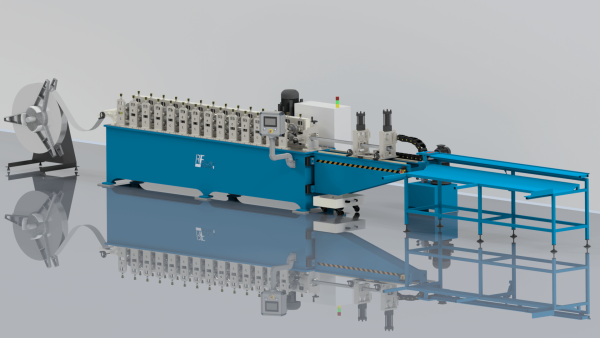

ÜRETİM HATTI ( STANDART HAT )

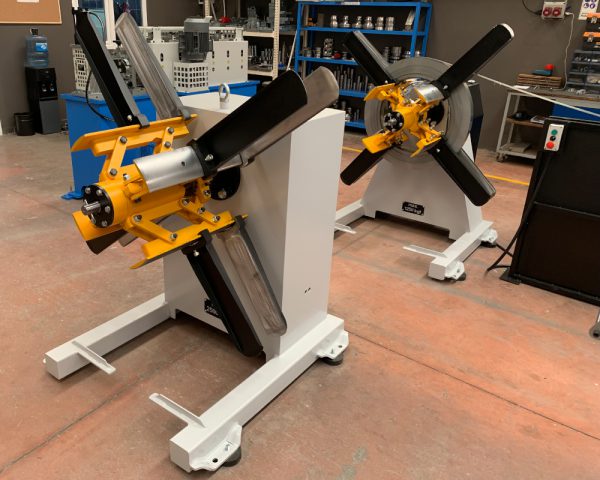

Rulo Sac Açıcı:
- Taşıma Kapasitesi:2500 kg,
- Rulo Dış Çapı: Ø1200mm,
- Tip: Motorsuz ve Frenli tiptedir.
- Rulo Genişliği: 300mm,

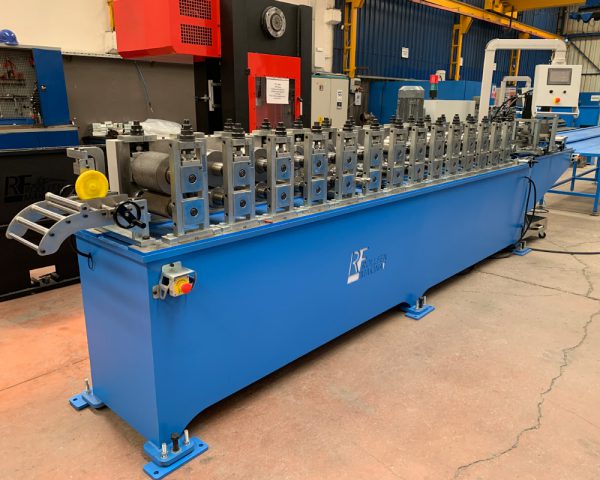

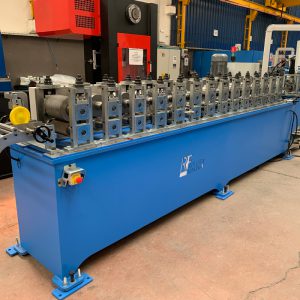

Rollform Makinesi:
- İstasyon Sayısı: 14
- Güç Aktarımı: Dişli çarklar aracığıyla sağlanır,
- Malzeme: Miller ve makaralar Ç4140, tahrik dişlileri Ç8620 ve 55- 58 HRC sertlik

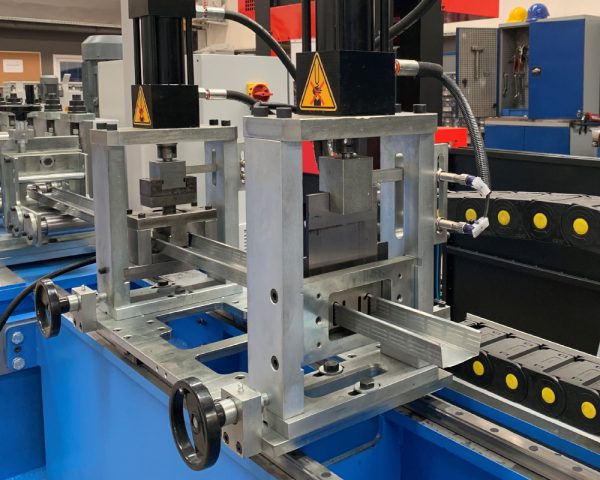

Kesme Ünitesi – Uçar Makas:
- Hassasiyet: +/- 3mm
- Tahrik Sistemi: Hidrolik sistem ile tahrik edilir
- Malzeme: Kesme kalıpları Ç2379 soğuk iş takım çeliği
- Sensör: Kayıpları önleyici ölçme-durdurma sensörü ilave edilmiştir

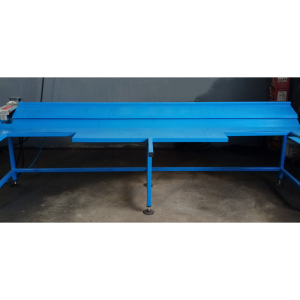

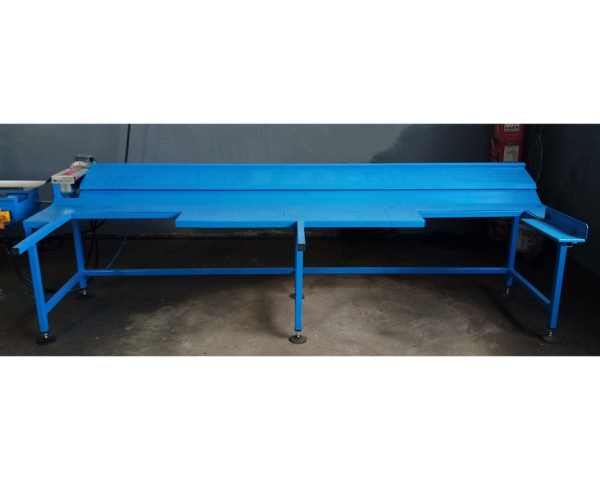

Devirme Sehpası:
- Uzunluk: 3 metre
- Tahrik Sistemi: Pnömatik sistem ile tahrik edilir

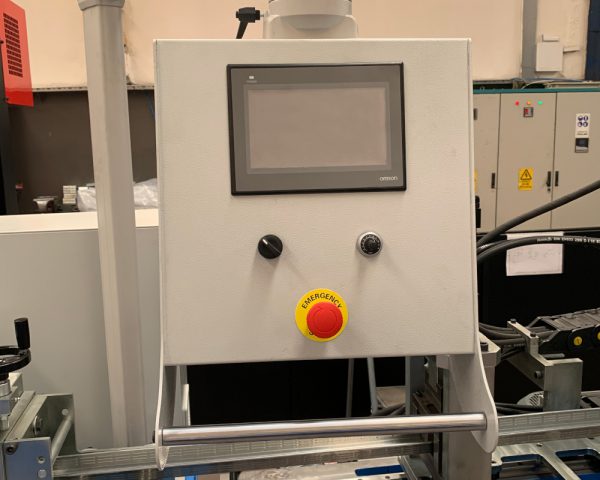

Otomasyon:
- Senkronizasyon: Otomasyon sistemi rulo sac açıcı, roll form makine, kesme ünitesi-uçar makas ve devirme sehpasıyla birlikte senkronize çalışmasını sağlar
- Otomatiklik Seviyesi: Operatör, panel ekranından üretilecek profillerin miktarını ve profil boyu girebilir, üretim hızı ayarlanabilir
- Teknik Detaylar: Üretim hattı için 380V +/-%10, 3 Faz, 10 KW elektrik ve 8bar, 7lt/dak debide basınçlı hava temini

ÜRETİM HATTI ( OPSİYONEL HAT )

Rulo Sac Açıcı:
- Taşıma Kapasitesi:8000 kg,
- Rulo Dış Çapı: Ø1600mm,
- Tip: Motorsuz ve Frenlidir
- Rulo Genişliği: 300mm,

Rollform Makinesi:
- İstasyon Sayısı: 6-8-12-16-18
- Tip: Kasetli (Hızlı Değişim avantajı 10 dk sürer)
- Malzeme: Miller ve makaralar Ç4140, tahrik dişlileri Ç8620 ve 55- 58 HRC sertlik
- Güç Aktarımı:. Dişli çarklar aracığıyla sağlanır

Kesme Ünitesi – Uçar Makas:
- Hassasiyet: +/- 3 mm
- Tahrik Sistemi: Servo motor ile tahrik edilir
- Malzeme: Kesme kalıpları Ç2379 soğuk iş takım çeliği
- Sensör: Kayıpları önleyici ölçme-durdurma sensörü ilave edilmiştir

Devirme Sehpası:
- Uzunluk: 3 metre
- Tür: Yüksek hızlı profil üretimi için özgün tasarım
- Tahrik Sistemi: Pnömatik Sistem ile tahrik edilir

Otomasyon:
- Senkronizasyon: Otomasyon sistemi rulo sac açıçı, roll form makine, kesme ünitesi-uçar makas ve devirme sehpasıyla birlikte senkronize çalışmasını sağlar
- Otomatiklik Seviyesi: Operatör, panel ekranından üretilecek profillerin miktarını ve profil boyu girebilir, üretim hızı ayarlanabilir
- Teknik Detaylar: Üretim hattı için 380V +/-%10, 3 Faz, 10 KW elektrik ve 8bar, 7lt/dak debide basınçlı hava temini
